| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | Anchorwill |
| ได้รับการรับรอง: | 3C |
| หมายเลขรุ่น: | ซีเค70 |

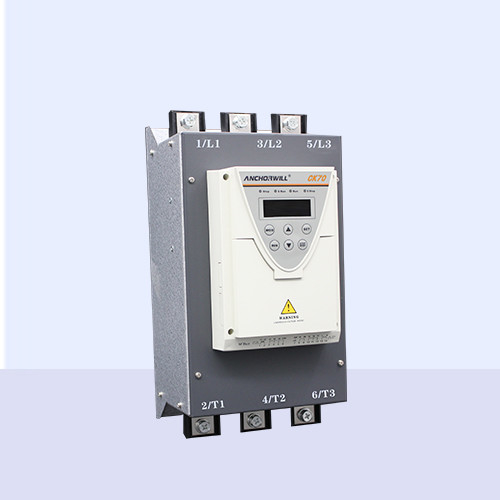

CK70 บิดอินไบปาสต์การ์เตอร์อ่อน 220 วอลต์
ซีรี่ย์ CK70 อัจฉริยะ Soft Starter พร้อมบายพาสที่ติดตั้ง เป็นสินค้าใหม่ที่ปรับปรุงและเปิดตัวบนพื้นฐานของ CK60 ประหยัด Soft Starter ของเรา
จากเครื่องเริ่มต้นอ่อน CK60 ประหยัด ซีรีย์ CK70 เป็นสินค้าใหม่ที่ปรับปรุงและเปิดตัวและผลประกอบการโดยรวมของมันได้ปรับปรุงขึ้นมากที่จะกลายเป็นผลิตภัณฑ์ที่นิยมสําหรับการควบคุมการขับเคลื่อนที่มีผลงานสูงของเครื่องจักรทั่วไป.
มันกลายเป็นผลิตภัณฑ์ที่นิยมสําหรับการควบคุมการขับเคลื่อนที่มีประสิทธิภาพสูงของเครื่องจักรทั่วไปผลิตภัณฑ์นํามาใช้ในปัจจุบันระดับระหว่างประเทศที่ก้าวหน้าของเทคโนโลยีอิเล็กทรอนิกส์พลังงานและไมโครโพเซสเซอร์
| รายการ | คําอธิบายโครงการ | |
| มาตรฐานที่ใช้ | GB14048.6-2016 ((IEC947-4-2) | |
| ประเภทมอเตอร์ที่ใช้ | เครื่องยนต์แบบไม่สมองสามเฟส | |
| พลังงานของมอเตอร์ | 11A......1260A ((5.5 ~ 630กิโลวัตต์) | |
| การนําเข้า | โลเตจการควบคุม | AC220V±15%50Hz/60Hz;AC110V±15% |
| ความดันเฉพาะ | AC380V±15%50Hz/60Hz; 660V± 15% | |
| เวลาเริ่มต้นที่ปรับ | ปรับ 1 ′′ 120s | |
| เวลาหยุดที่ปรับได้ | 0?? 120s ปรับได้ | |
| ระบบควบคุม | 1.ความแรงกระตุ้น 2.กระแสกระแส 3.โหมดขั้นต่ําของกระแส | |
| I/0 | หน่วยเข้าทางตรรกะ | 3 ช่องทาง (X1 ~ X3) |
| การออกแบบแบบแอนาล็อก | 1 ช่อง 4 ~ 20mA/0 ~ 10V | |
| การออกของเรเล่ | 2 การออกของรี | |
| วิ่งคําสั่งโดยการกด | การตั้งค่าหน่วยจอพิมพ์คีย์บอร์ด การตั้งค่าเทอร์มิเนลควบคุม | |
| การสื่อสาร RS485 ได้รับการรับรอง | ||
| การสื่อสาร | โปรต็อกอลสื่อสารบูรณาการ | โปรต็อกอล Modbus มาตรฐาน 1 ช่อง |
| หน่วยแสดง | หน้าจอ LCD | สามารถแสดงปัจจุบัน, โวลเตชั่น, เซ็นทรัลและปริมาตรการมอเตอร์อื่น ๆ |
| การคุ้มครองและการติดตาม | การตัดสายสั้น ความดันเกิน ความอ้วนเกิน ความดันต่ํา ความสูญเสียระยะ ความดันเกิน ความคุ้มกันอุณหภูมิ | |
| ภายในห้อง ห้ามแสงแดดตรง ฝุ่น ก๊าซที่กัดสนองและเผาไหม้ หมอกน้ํามัน คันน้ํา น้ําตกหรือเกลือ | ||
| แมทริกซ์ | สถานที่ | คันน้ํา น้ําตกลง หรือเกลือ เป็นต้น |
| ความสูง | ความสูงมากกว่า 1000 เมตร ความจุจะลดลงตามความต้องการ ทุกการเพิ่มของ 100 เมตร ความจุจะลดลง 0.5% | |
| อุณหภูมิสิ่งแวดล้อม | -10°C~+40°C | |
| มากกว่า 40 °C ใช้ได้ด้วยความจุที่ลดลง | ||
| สําหรับการเพิ่ม 1 °C ทุกครั้ง การปรับปริมาณการปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับ | ||
| อุณหภูมิ | RH ต่ํากว่า 95% ไม่มีน้ําตก | |
| การสั่นสะเทือน | ต่ํากว่า 5.9m/s2 ((0.6g) | |
| อุณหภูมิในการเก็บ | -40°C ~ 70°C | |
| กรอบ | ประเภทการป้องกัน | Ip20 |
| วิธีการเย็น | รีเดียเตอร์ ปรับความเย็นตามธรรมชาติ | |
| การติดตั้ง | การติดตั้งแนวตั้งในตู้ | |
ระวังครับ
CK70 บิดพาสอินเทลเลนท์ซอฟท์สตาร์เตอร์ที่สร้างขึ้นใช้วิธีควบคุมเริ่มต้น-หยุดสองประเภท: การให้ปานิลและการให้ปลายทางควบคุม (สองสายและสามสาย)
1การควบคุม 2 สายคือสัญลักษณ์รอ และการควบคุม 3 สายคือสัญลักษณ์กด
2เมื่อการควบคุมสองสายถูกนํามาใช้ การควบคุมแพนล์เป็นไม่จริง
3เมื่อใช้การควบคุมสามสาย การควบคุมแพนล์มีประสิทธิภาพ
4เมื่อการควบคุมแผ่นได้รับการรับรอง, X3 และ COM ต้องถูกปิด
5สัญญาณปุ่มกดภายนอกควรเก็บ > 200ms ให้เป็นจริง, < 200ms ให้เป็นไม่จริง
